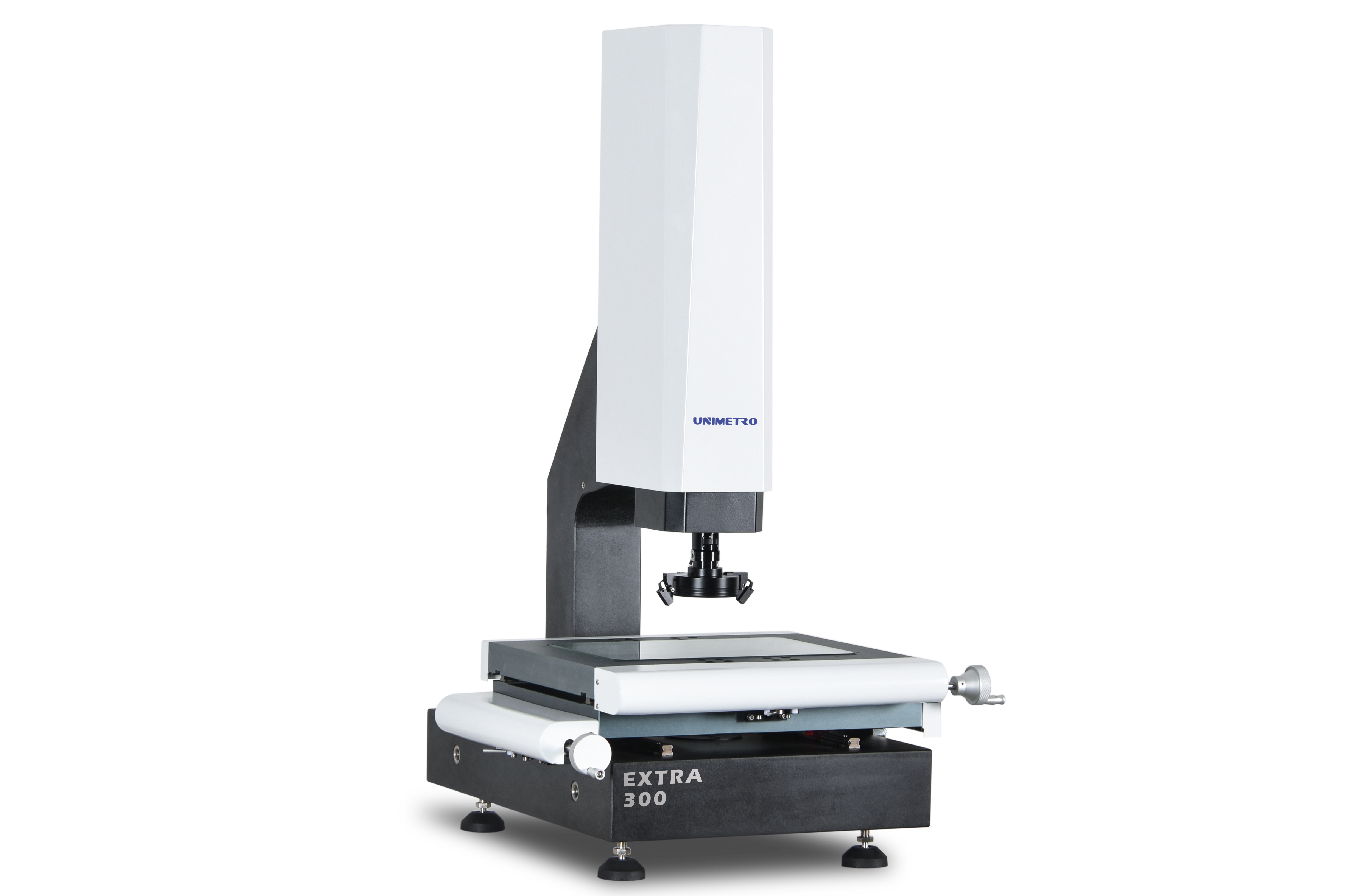

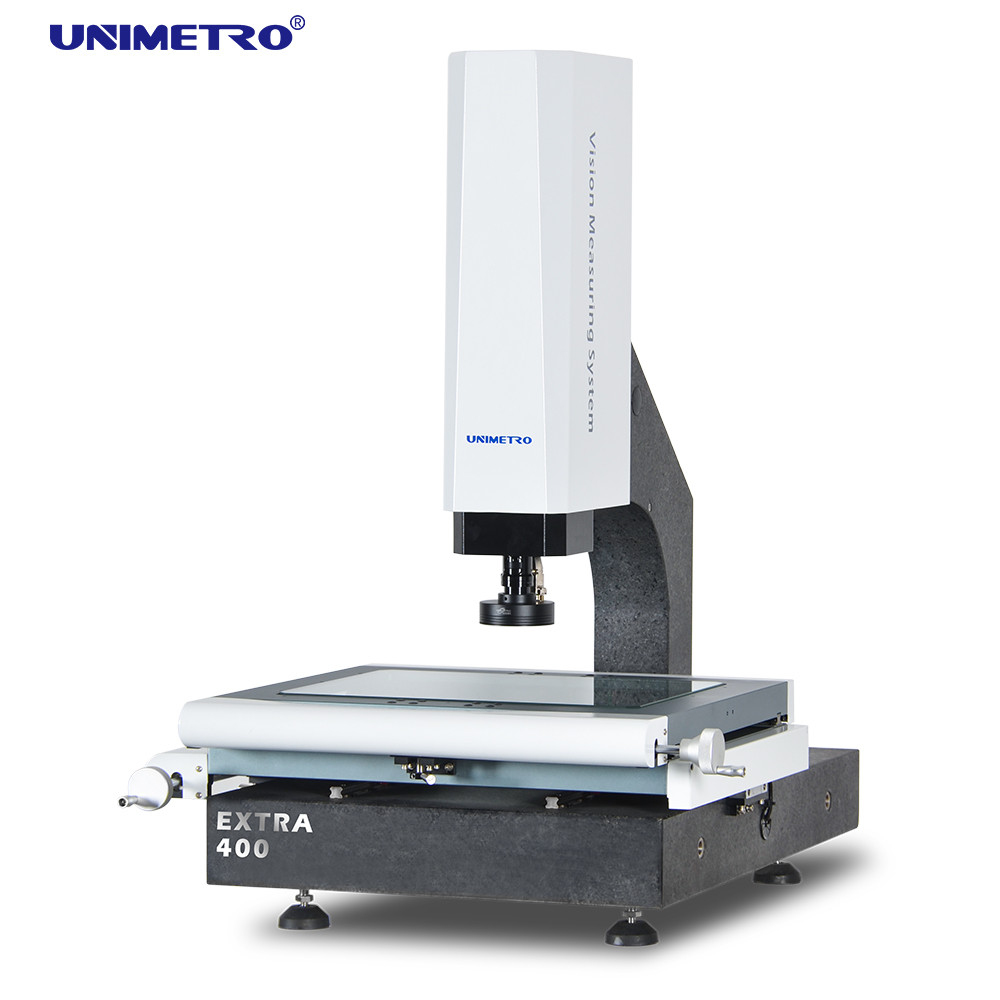

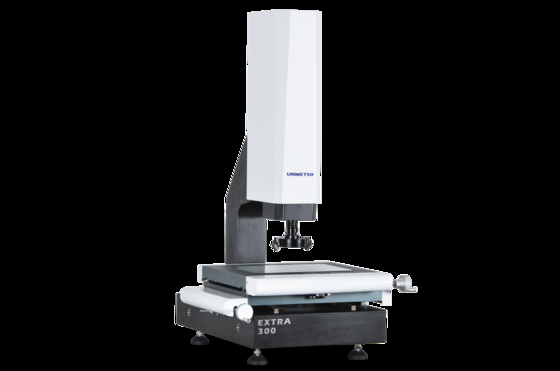

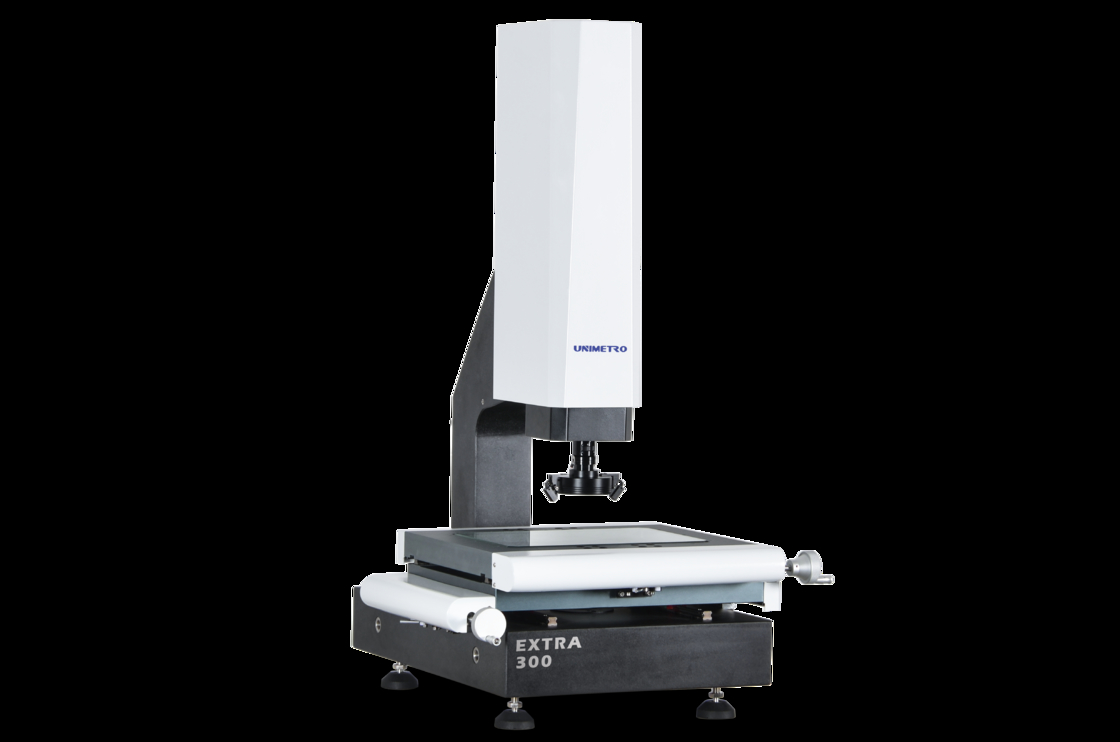

เครื่องวัดสายตาของเรามีคุณสมบัติด้านล่าง:
▶ฐานหินแกรนิตและเสาเสถียรภาพที่ดีเยี่ยม
▶แกน Z ใช้ระบบนำทางเชิงเส้นที่มีความแม่นยำสูงและระบบควบคุมเซอร์โวมอเตอร์เพื่อให้เกิดการโฟกัสอัตโนมัติ ขจัดข้อผิดพลาดของการโฟกัสแบบเทียม และปรับปรุงความแม่นยำในการวัดและความเสถียร
▶ขั้นตอนการทำงานของอลูมิเนียมทำให้การควบคุมการเคลื่อนไหวตอบสนองอย่างรวดเร็วและยืดหยุ่น

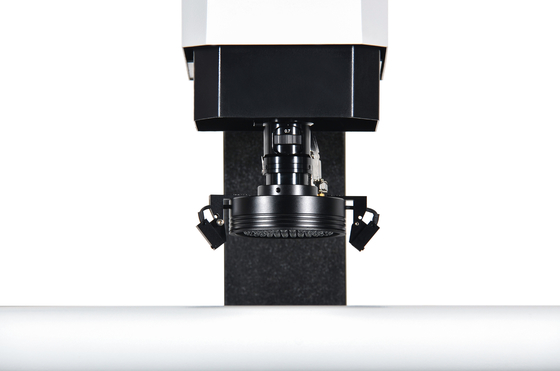

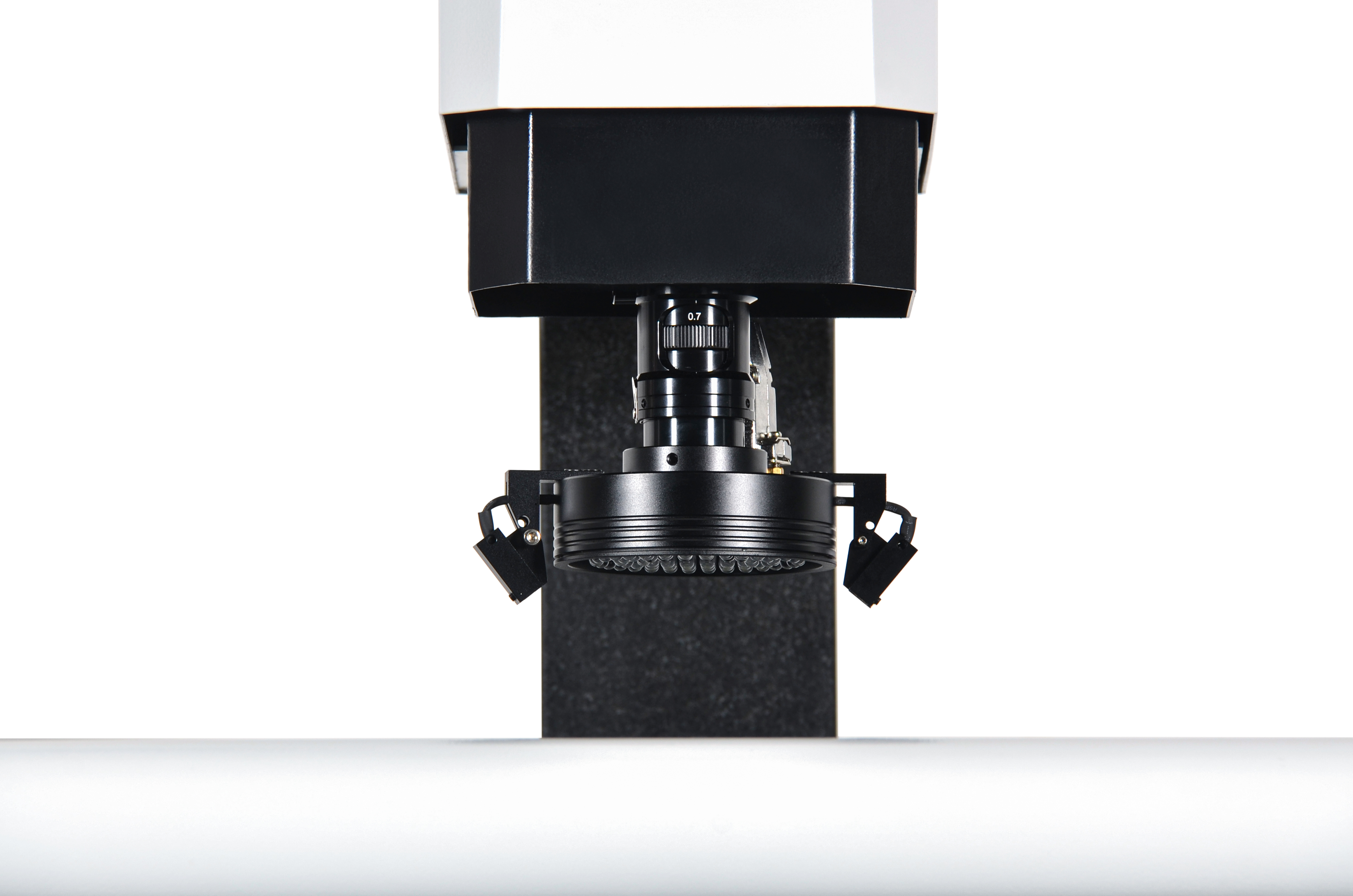

▶แหล่งกำเนิดแสงพื้นผิว LED แบบ 3 วงแหวน 4 ส่วนที่ตั้งโปรแกรมได้ ระบบส่งกำลังแบบขนาน LED Contour และโมดูลการปรับแสงในตัวของซอฟต์แวร์สามารถควบคุมความสว่างของแสงได้อย่างอิสระในวงแหวน 3 วงและ 4 โซน
การกำหนดค่าของเครื่องวัดภาพของเรามีดังต่อไปนี้:
◉ เครื่องชั่งเชิงเส้นความละเอียด 3 แกน 0.5um
◉ ฟังก์ชันโฟกัสอัตโนมัติประสิทธิภาพสูง
◉ เข้ากันได้กับโพรบสัมผัส Renishaw
◉ ขั้นตอนการทำงานอลูมิเนียมและฮาร์ดอโนไดซ์
◉ 3 วง 8 ส่วนควบคุมซอฟต์แวร์ไฟวงแหวน LED และตั้งโปรแกรมได้
◉ เส้นทางแสงคู่ขนาน การควบคุมซอฟต์แวร์แสงเส้นขอบ LED และตั้งโปรแกรมได้
◉ กล้องดิจิตอล HD 1.2 ล้านพิกเซล
◉ กล่องควบคุมแกนแบบบูรณาการ
◉ การควบคุมด้วยมอเตอร์แกน Z
◉ HIWIN คู่มือเชิงเส้น
◉ เครื่องกำเนิดพัลส์แบบแมนนวลสำหรับการควบคุมการเคลื่อนที่ของแกน Z
◉พร้อมตัวบ่งชี้เลเซอร์สำหรับการวางตำแหน่งเสริมและการโฟกัส
◉ เลนส์ซูมเว้าแหว่งแบบแมนนวล 0.7-4.5X พร้อมเซ็นเซอร์ป้อนกลับสัญญาณกำลังขยาย
เครื่องวัดด้วยสายตาของเราสามารถเพิ่มโพรบเพื่อรับรู้ฟังก์ชัน 3 มิติ
◉ สอบเทียบง่าย
◉สัมผัสหลายมุม
◉ การตั้งค่าระบบพิกัดอย่างรวดเร็ว
◉ เข้ากันได้กับสไตลิส Renishaw ทั้งหมด
◉ รองรับโมดูล CAD (อุปกรณ์เสริม)
◉ เอาต์พุตการวาดภาพ 3 มิติ
◉ เข้ากันได้กับโพรบสตาร์
◉ การวัดขนาด 3 มิติ
◉ หัววัดภาพและสัมผัสรวมการวัด
◉ รองรับชั้นวางโพรบ (อุปกรณ์เสริม)
พารามิเตอร์ของเครื่องวัดด้วยสายตาของเรามีดังต่อไปนี้:
|
เอ็กซ์ตร้า200 |
พิเศษ300 |
พิเศษ400 |
พิเศษ500 |
ขนาด(mm)(LxWxH) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
ช่วงการวัด (มม.) (XxYxZ) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
ความแม่นยำในการวัด (μm) |
2.5+ลิตร/100 |
3.0+ลิตร/100 |
ความสามารถในการทำซ้ำได้ (μm) |
2.5 |
3 |
น้ำหนัก (กิโลกรัม) |
140 |
190 |
240 |
290 |
ภาพและการวัด |
กล้อง |
กล้องดิจิตอล HD 1.2 ล้านพิกเซล |
เลนส์ |
เลนส์ซูมเว้าแหว่งแบบแมนนวล 0.7-4.5X พร้อมเซ็นเซอร์ป้อนกลับสัญญาณ maganification |
กำลังขยาย |
18-195X (สำหรับการอ้างอิงเท่านั้น ด้วยกล้องและเลนส์ที่แตกต่างกัน กำลังขยายจะแตกต่างกัน) |
มุมมอง |
8.1mm~1.3mm |
ระยะการทำงาน |
80mm |
ความละเอียดระดับเชิงเส้น |
0.5μm (ตัวเลือก 0.1μm) |
ระบบขับเคลื่อน |
การควบคุมด้วยตนเองของแกน X, แกน Y, การควบคุม CNC แบบวงรอบแกน Z และฟังก์ชัน AUTO FOCUS |
ไฟส่องสว่าง |
โปรแกรม 4 ส่วนไฟพื้นผิววงแหวน LED, ไฟ LED แบบขนานแบบขนาน 8 ส่วนไฟวงแหวน LED, ไฟแกนร่วมสำหรับตัวเลือก |
ตรวจสอบซอฟต์แวร์วัดการมองเห็น 3 มิติ
ซอฟต์แวร์ UNIMETRO INSPECT3D มี UI ที่ใช้งานง่าย เรียนรู้ง่าย
ฟังก์ชันอันทรงพลังช่วยให้ผู้ใช้สามารถวัดได้อย่างรวดเร็วและแม่นยำ
ซอฟต์แวร์นำเสนอ UI ภาษาอังกฤษเต็มรูปแบบ และยังช่วยให้พัฒนาภาษาใหม่ได้อีกด้วย
◉ ป้อนไฟล์ CAD และวัด
◉ อาร์เรย์ชิ้นส่วนและการวัดมาโคร
◉ โฟกัสอัตโนมัติและการวัดความสูง
◉ ฟังก์ชั่นการนำทางช่วยให้ระบุตำแหน่งได้อย่างรวดเร็ว
◉ ฟังก์ชันการวัดทางเรขาคณิตที่ทรงพลัง
◉ รายงานข้อมูลหลายรายการและฟังก์ชันเอาต์พุตข้อมูลกราฟิก
◉ โปรแกรมผู้ใช้ที่ยืดหยุ่น
◉ การสร้างองค์ประกอบอ้างอิง
◉ ฟังก์ชันตรวจจับขอบอันทรงพลัง
◉ รองรับอุปกรณ์เสริมภายนอกหลายตัว
◉ การคำนวณความคลาดเคลื่อนทางเรขาคณิตขององค์ประกอบโดยอัตโนมัติ
◉ วัดผลการผลิตที่ซับซ้อนได้อย่างรวดเร็วและสะดวก
