ชื่อผลิตภัณฑ์: | เครื่องมือวัดภาพ | มิติ: | 1700*1200*1750 |
---|---|---|---|
ช่วงการวัด: | 600*500*300mm | ความแม่นยำในการวัด: | 3+ลิตร/200um |
ความสามารถในการทำซ้ำ: | 3 | ความละเอียดระดับเชิงเส้น: | 0.1um |
ระบบขับเคลื่อน: | การควบคุม CNC, ระบบขับเคลื่อน AC Servo แบบวงปิด, จอยสติ๊ก, การควบคุมเมาส์หรือคีย์บอร์ด | แสงสว่าง: | 5 ริง,8 ซูม |
แสงสูง: | ความละเอียด 0.1um Image Measuring Instrument,25Kg Image Measuring Instrument,UNIMETRO Image Measuring Instrument |

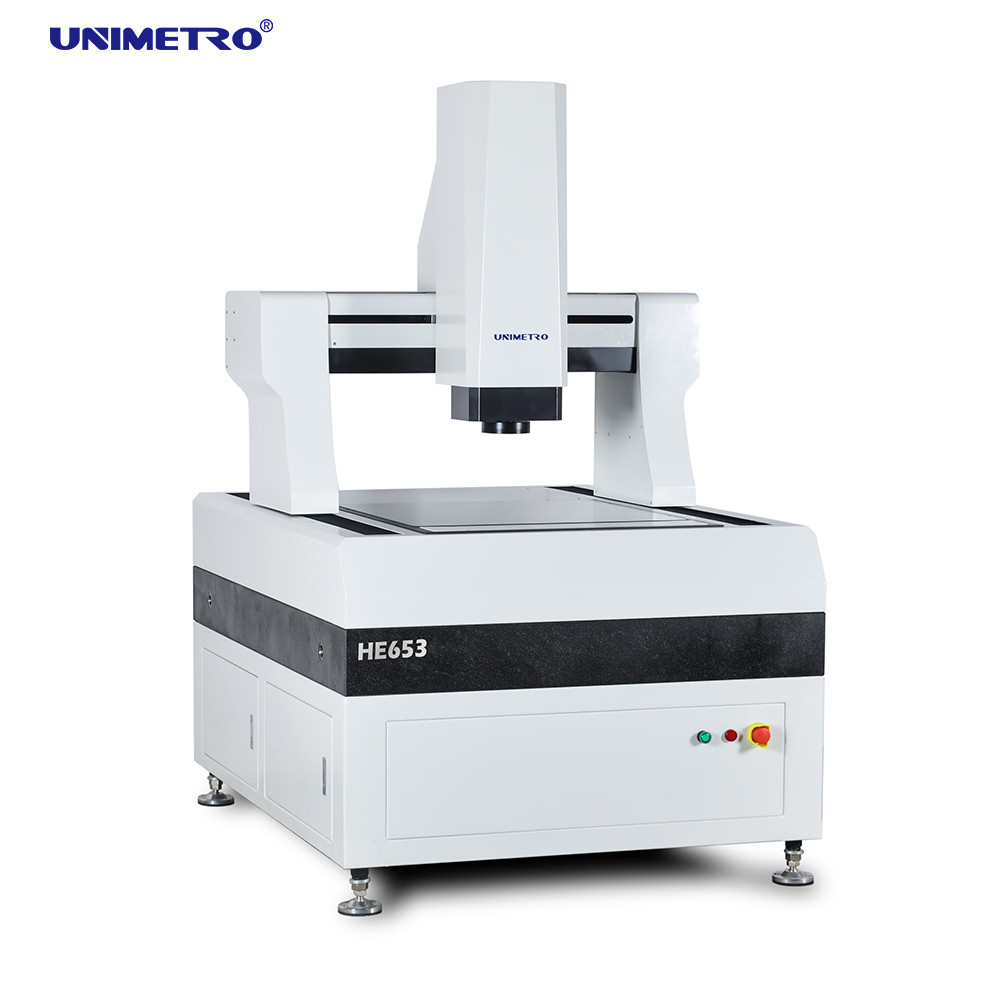

He series gantry type เครื่องมือวัดรูปภาพอัตโนมัติเต็มรูปแบบได้รับการออกแบบมาเป็นพิเศษสำหรับการวัดที่มีความแม่นยำสูงและขนาดใหญ่ใช้โครงสร้างสะพานเคลื่อนที่ที่ปิดสนิทเพื่อให้งานวัดคงที่โดยผสมผสานความเที่ยงตรงสูงและประสิทธิภาพสูงเข้าด้วยกันเพื่อตรวจจับพารามิเตอร์ทางเรขาคณิตของผลิตภัณฑ์ต่างๆ ได้อย่างมีประสิทธิภาพส่วนใหญ่จะใช้ในอุตสาหกรรมเช่น: แผงวงจร PCB, ลามิเนตหุ้มทองแดง, แก้วแบน, โมดูลคริสตัลเหลว, แม่พิมพ์มีด, วัสดุฉนวน, แผ่นโลหะที่มีความแม่นยำและอื่น ๆ
คุณสมบัติของฮาร์ดแวร์
>> นำโครงสร้างสะพานเคลื่อนที่ทั้งเฟรมปิดมาใช้ แก้ไขชิ้นงานที่วัด ความจุแบริ่งขนาดใหญ่ และประสิทธิภาพการทำงานที่ดี
การกำหนดค่า
>> เปิดตะแกรงไม้บรรทัด ความละเอียด 0.1um ความแม่นยำสูง และเสถียรภาพที่ดี
เครื่องมือวัดภาพ เซ็นเซอร์หลายตัวเสริมสำหรับการวัด 3 มิติ

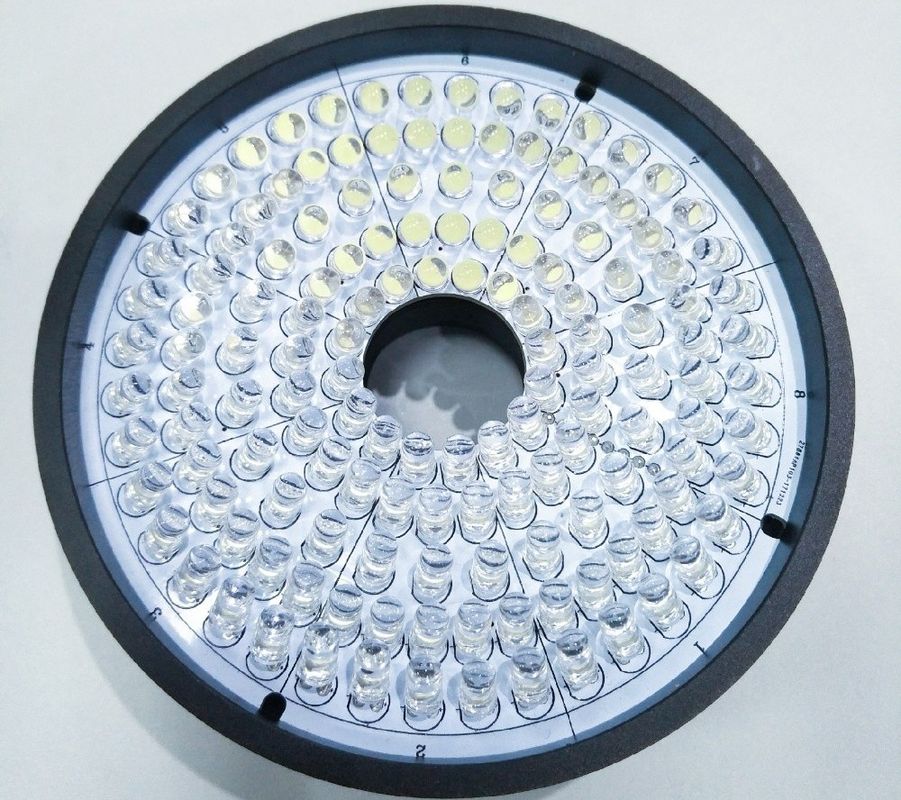

ไฟส่องสว่าง: 4/8/40 ส่วนไฟวงแหวนพื้นผิว LED;ไฟวงแหวน LED 4 สี 48 ส่วน;ไฟวงแหวน LED แบบเคลื่อนย้ายได้ 4 สีเลนส์: เลนส์ซูมเว้าแหว่งแบบแมนนวล;เลนส์ซูมอัตโนมัติ, เลนส์ซูมเว้าแบบแมนนวลพร้อมไฟโคแอกเชียล;เลนส์ซูมอัตโนมัติพร้อมไฟโคแอกเชียล
โพรบสัมผัส: ชุด Renishaw MCP, ข้อผิดพลาดในการวัด <= 0.75um;Renishaw PH6+TP20,ข้อผิดพลาดในการวัด<=0.35um.
เลเซอร์เซนเซอร์:เลเซอร์เซนเซอร์แบบไม่สัมผัสของ KEYENCE;เซ็นเซอร์วัดแสงสีขาว
พารามิเตอร์
แบบอย่าง | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X, Y การเดินทาง (มม.) | 500*600 | 600*800 | 800*1000 | 1,000*1200 | 1200*1500 | 1200*1800 |
การเดินทางแกน Z (มม.) | 200(ยกได้ตามความต้องการของลูกค้า) |
|||||
กำลังโหลด | ประมาณ35 กก. |
|||||
ขนาด (มม.) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
น้ำหนัก (กิโลกรัม) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
ปณิธาน | 0.5μm (0.1um สำหรับตัวเลือก) |
|||||
กล้อง | กล้องดิจิตอล GIGA 2M HD | |||||
เลนส์ซูม | เลนส์ซูมอัตโนมัติระดับมืออาชีพ กำลังขยายเลนส์ซูม: 1~10X | |||||
กำลังขยายวิดีโอ | 18~195X (ตามรุ่นต่างๆ ของกล้องที่เลือก กำลังขยายจะเปลี่ยนไป กำลังขยายจริงจะขึ้นอยู่กับข้อมูลที่วัดได้) | |||||
FOV | 8.1~1.3 มม. (ตามรูปแบบการจับคู่ที่แตกต่างกันของกล้องและเลนส์ มุมมองภาพจะเปลี่ยนไปตามนั้น และขอบเขตการมองเห็นจริงจะขึ้นอยู่กับข้อมูลที่วัดได้) | |||||
ความแม่นยำ* | ≤ (3+L/200)μm | |||||
ไฟส่องสว่าง | ไฟส่องสว่างพื้นผิว LED 5 วง 8 ส่วนที่ตั้งโปรแกรมได้ (ไฟวงแหวน 40 ส่วน, ไฟโคแอกเชียล, ไฟวงแหวนหลายสีที่เคลื่อนย้ายได้สำหรับตัวเลือก) |
ข้อมูล บริษัท
ลูกค้า&ตัวแทนของเรา
คำถามที่พบบ่อย |
---|
Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่? |
A1: เราเป็นโรงงานและให้คำตอบที่เร็วที่สุดใน 24 ชั่วโมง |
Q2: บริษัท ของคุณส่วนใหญ่อยู่ในอะไร? |
A2: เราส่วนใหญ่ผลิตเครื่องวัดวิชันซิสเต็ม, เครื่องวัดพิกัด, CMM & VMM fixturesetc |
Q3: วิธีการเลือกข้อกำหนดที่เหมาะสม? |
A3: ตราบใดที่คุณบอกเราถึงความหลากหลายและขนาดของผลิตภัณฑ์ที่จะวัด ทีมงานมืออาชีพของเราจะแนะนำเครื่องมือวัดที่มีข้อกำหนดเฉพาะที่เหมาะสม |
Q4: คุณยอมรับบริการที่กำหนดเองหรือไม่? |
A4: แน่ใจนะ!เราไม่เพียงแต่จัดหาเครื่องจักรทั่วไปเท่านั้น แต่ยังรวมถึงเครื่องจักรที่ปรับแต่งตามความต้องการของลูกค้าด้วย |
Q5: ระยะเวลาการรับประกันของคุณคืออะไร? |
A5: ระยะเวลาการรับประกันสินค้าของเราคือ 1 ปีคุณภาพของผลิตภัณฑ์ของเรามีเสถียรภาพมากและเรามี ดีขึ้นมากในบางส่วนที่แตกหักได้คุณสามารถมั่นใจได้ในคุณภาพผลิตภัณฑ์ของเรา |
