เครื่องวัดรูปร่างแบบดิจิตอลอุปนัยประเภท / อุปกรณ์วัดรายละเอียด

เครื่องวัดรูปร่างแบบดิจิตอลอุปนัยประเภท / อุปกรณ์วัดรายละเอียด

    • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment
    • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment
    • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment
    • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment
  • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment

    รายละเอียดสินค้า:

    สถานที่กำเนิด: จีน
    ชื่อแบรนด์: UNIMETRO
    หมายเลขรุ่น: SE1000

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1
    รายละเอียดการบรรจุ: กรณีไม้
    เงื่อนไขการชำระเงิน: T/T
    สามารถในการผลิต: 15set ต่อเดือน
    ติดต่อตอนนี้
    รายละเอียดสินค้า
    เซนเซอร์: เซนเซอร์รูปร่างชนิดเหนี่ยวนำมาตรฐาน ซอฟต์แวร์: ระบบการวัด CMS Contour
    ผู้สมัคร: SE1618, ตำแหน่ง profiler ความหยาบ SE 2 1517, เลนส์ Aspheric, หน้าจอมือถือ ฯลฯ

    เครื่องวัดรูปร่างแบบดิจิตอล

    เครื่องวัดรูปร่างประเภทอุปนัย

    เครื่องวัดรูปร่างดิจิตอลชนิดอุปนัยประเภท profiler วัดเครื่องวัด profilometer

    คำอธิบายของผลิตภัณฑ์

    พื้นฐานการวิเคราะห์การวัดค่าความหยาบ

    องค์ประกอบที่วัดได้ของพื้นผิวทั้งหมดรวมถึงขนาดรูปร่างความหยาบและคลื่น องค์ประกอบสูงโปรไฟล์จำนวนมากต้องวิเคราะห์องค์ประกอบทั้งหมดข้างต้น

    ◆ Dimensions: รูปร่างหน้าที่ของพื้นผิวกำหนดโดยความสัมพันธ์เชิงเส้นระหว่างรัศมีมุมระยะทางและคุณสมบัติ
    ◆รูปร่าง: การเบี่ยงเบนจากรูปร่างเป้าหมายของพื้นผิว (ระนาบทรงกลมกรวย ฯลฯ ) มักเกิดจากข้อผิดพลาดของเครื่อง
    ◆ความหยาบ: เกิดจากปัจจัยต่าง ๆ เช่นเครื่องมือตัดหรือกระบวนการขึ้นรูป
    ◆ Waviness: เอฟเฟกต์ของเครื่องจักรไม่เหมาะที่เกิดจากการสั่นสะเทือนความแข็งแกร่งไม่เพียงพอหรือปัจจัยที่ไม่เสถียรอื่น ๆ ในกระบวนการ

    ซีรี่ส์ SE1000

    คุณสมบัติ: แบบ มาตรฐาน, ต้นทุนการใช้งานต่ำ

    เซ็นเซอร์อินดักทีฟโพรไฟล์, การวัดรูปร่างที่มีความแม่นยำสูงขนาดเล็ก


    ค่าสัมบูรณ์ของความแม่นยำเชิงเส้นของเซ็นเซอร์อินดักทีฟจะถูก จำกัด โดยช่วงนั่นคือยิ่งช่วงยิ่งมีความแม่นยำยิ่งต่ำ หลักการวัดของมันเป็นตัวกำหนดความละเอียดสูงสุดและสามารถแบ่งย่อยเป็นเส้นตรงได้อย่างไม่มีที่สิ้นสุดดังนั้นจึงไม่มีปัญหาความแม่นยำโดยธรรมชาติ
    ในอุตสาหกรรม profilometers อุปนัยโดยทั่วไปจะใช้สำหรับการวัดพื้นผิวรูปร่างขนาดเล็กเช่นปริมาณของลูกกลิ้งและร่องน้ำในอุตสาหกรรมแบริ่ง (โดยทั่วไปจะต้อง 5 ~ 10μm) การวัดความหนาของหน้าจอโทรศัพท์มือถือแสงไฟในโทรศัพท์มือถือ อุตสาหกรรมเคลือบหน้าจอและการวัดความหนาของการเคลือบวงจรพิมพ์

    กรณีวัด

    SE1618 ตำแหน่งตัวสร้างตำแหน่งความหยาบ SE 2 1517

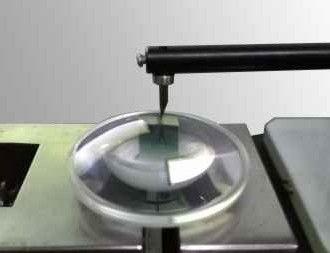

         เลนส์ Aspheric หน้าจอโทรศัพท์มือถือ

    ขนาดที่แนะนำ

    หมายเลขสเปค
    SE1123G-sak
    ช่วงการวัด
    แกน X
    100mm
    แกน Z
    320mm
    Z1 แกน
    ± 0.5 มม ~ ± 5mm / 65536: 1
    ความถูกต้อง
    ความแม่นยำเชิงเส้น Z1 ¹
    0.15% FS
    จุด
    0.3 ไมโครมิเตอร์±
    มุม
    ± 2'
    ตรง
    0.5μm / 100mm
    ความเร็วของไดรฟ์
    แกน X
    0.1 ~ 10mm / s
    แกน Z
    0.5-10mm / s
    ฟังก์ชั่นการวัด
    ข้อมูลส่วนตัว
    องค์ประกอบเส้นของพื้นผิวชิ้นงานประเภทต่าง ๆ คุณสมบัติของจุดระยะห่างระหว่างจุดและจุดระยะห่างระหว่างเส้นและเส้นตำแหน่งของแต่ละองค์ประกอบรวมถึงระยะทางขนานขนานตั้งฉากมุมความลึกร่องความกว้างร่องรัศมีสามารถทำการวิเคราะห์ความตรง การวิเคราะห์นูนการวิเคราะห์โปรไฟล์

    ส่วนประกอบของระบบ

    เซนเซอร์: E ซีรี่ส์ Inductive Profile Sensor


    ●อัตราส่วนความละเอียด: 65536: 1/262144: 1


    ●ช่วง: ± 0.5 มม. ~ ± 5 มม. / ± 0.5 มม. ~ ± 7.5 มม


    ●ความแม่นยำเชิงเส้น: 0.15% / 0.07%


    ●กำลังวัด: 0.7 มก


    ●คำอธิบายคุณลักษณะ: อัตราส่วนความแม่นยำ / ช่วงที่ยืดหยุ่นมีข้อได้เปรียบเหนือกว่าเซนเซอร์ดิจิตอลในความต้องการของการวัดขนาดเล็ก

    ไดร์เวอร์: ไดรเวอร์ DS มาตรฐาน / ไดรเวอร์เซรามิก Dc ( สามารถเลือกได้ตามความต้องการของคุณ)

    ●การเดินทางโดยรถไฟ: 100-150 มม


    ●ช่วงตัวเลข: 0.2 ~ 2µm


    ●ความโค้งของเส้นตรง: 0.5µm / 100 มม


    ●ค่าความหยาบที่เหลืออยู่: ≤0.02µm


    ●ความเร็วในการเคลื่อนที่สูงสุด: 10mm / s


    ●ความเร็วการวัดขั้นต่ำ: 0.1 มม. / วินาที


    ●คำอธิบายคุณลักษณะ: ไดรฟ์มาตรฐานประสิทธิภาพสามารถตอบสนองความต้องการของความแม่นยำในการวัดรูปร่างระดับส่วนด้วยเซ็นเซอร์ความหยาบสามารถตอบสนองความต้องการการวัดของ Ra มากกว่า 0.1 ไมครอน

    สมาชิกคอลัมน์: คอลัมน์ชนิดมาตรฐาน Cns / คอลัมน์มาตรฐานชนิดยาว Cnsl

    (สามารถเลือกได้ตามความต้องการของคุณ)

    ●ช่วง: 320 ~ 420 มม. / 520 ~ 620 มม


    ●ความเร็วในการเคลื่อนที่สูงสุด: 10mm / s


    ●ความเร็วในการเคลื่อนที่ขั้นต่ำ: 0.5 มม. / วินาที


    ●ความแม่นยำของตำแหน่ง: 0.01 มม


    ●คำอธิบายคุณสมบัติ: การออกแบบที่มีน้ำหนักเบา, คอลัมน์ประเภทกรอบ, การใช้งานระยะยาวโดยไม่เสียรูป

    ส่วนประกอบแพลตฟอร์ม: เครื่องมาตรฐาน Mpm แบบรวม

    ●วัสดุ: หินอ่อน


    ●ข้อมูลจำเพาะ: 500 * 800,500 * 1,000


    ●คำอธิบายคุณสมบัติ: การออกแบบชิ้นเดียวโครงสร้างขนาดกะทัดรัดบำรุงรักษาง่ายและประหยัด

    เกี่ยวกับเรา

    UNIMETRO ช่วยให้คุณสร้างธุรกิจของคุณเอง!


    UNIMETRO เป็นผู้ผลิตมืออาชีพด้านมาตรวิทยาที่มีประสบการณ์มากกว่า 10 ปี เรานำเสนอผลิตภัณฑ์ที่มีประสิทธิภาพสูงในราคาที่เหมาะสม และผู้ประสานงานมืออาชีพจากตลาดโลกก็ยินดีต้อนรับเข้าร่วมกับเราเสมอและ UNIMETRO จะเสนอการตลาดและการสนับสนุนทางเทคนิคที่ดีที่สุดเสมอ

    บริการของเรา

    UNIMETRO มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์และโซลูชั่นมาตรวิทยาที่ดีที่สุดนอกจากนี้ยังให้บริการหลังการขายที่ดีที่สุดการสนับสนุนออนไลน์ฟรีการอัพเกรดซอฟต์แวร์ฟรีและการตอบสนองอย่างรวดเร็วของบริการหลังการขาย

    ตลาดโลก

    ยินดีต้อนรับตัวแทนจำหน่ายหรือผู้จัดจำหน่ายทั่วโลกและเราจะให้การสนับสนุนอย่างเต็มที่ในด้านการค้าและด้านเทคนิค UNIMETRO ให้บริการผลิตภัณฑ์ที่มีอัตราส่วนประสิทธิภาพราคาที่ดีที่สุดและบริการที่ดีที่สุดเสมอ

    OEM และวิธีการแก้ปัญหาการวัดพิเศษ

    UNIMETRO พร้อมให้บริการ OEM สำหรับผู้จัดจำหน่ายของเรา

    ขอขอบคุณทีมงานด้านเทคนิคมืออาชีพของ UNIMETRO เรายังมีความสามารถในการแก้ปัญหาการวัดหรือการพัฒนาอุปกรณ์ชนิดต่าง ๆ ได้โปรดปรึกษาวิศวกรของเราหากคุณมีความต้องการดังกล่าว
